Beschreibung

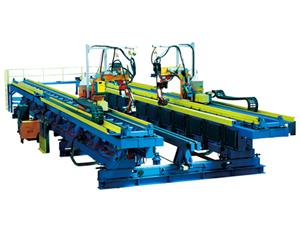

Unsere JBH Wellsteg automatische H-Träger Schweißlinie wird durch die Schneide konstituiert und Ablängen Maschine, Bahnbildungsmaschine, Gurt und Steg Fütterung Maschine, Wellenbahn H-förmige Roboterschweißautomaten, Querschnitt Schneid- und Stapelsystem usw. am.
Anwendung
Die gewellte Bahn automatische H-Träger Schweißlinie ist für die Verarbeitung der gewellten Bahn H-Träger, die eine neue Art von Baumaterial weitgehend in der Brücke, Säule, Einfeld oder Mehrfachspannrahmenkonstruktion aufgebracht wird verwendet.
Merkmale der Wellstegformmaschine
1. Diese Qualität Maschine führt mit hoher Effizienz und Automatisierung. Die Laser-Scanning für die gesamte Linie, zwei Positionen Schweißen, Schweißpistole ersetzen, Querschnitt Schneiden, etc zur Verfügung.
2. Mit der geriffelten Oberfläche spart JBH Wellbahn H-förmige Stahl-Schweißmaschine mehr als 20% bis 60% aus Stahl als der Flachbahn H-Träger mit der gleichen Streckgrenze. Es besitzt hohe Kostenleistung, große Spannweite, Kranbalken und so weiter.
3. Die gewellte Bahn automatische H-Träger Schweißlinie wird mit dem italienischen Schweißroboter, die in der Lage, einige Verfahren automatisch zu tun ist ausgestattet.
4. Was die 1.5m Wellbahn H-Träger, kann seine Spannweite 40 m zu erreichen.
5. Ferner ist es im Einklang mit den Anforderungen der Energieeinsparung. Dieses Produkt ist die Entwicklung Trend in der Zukunft in diesem Bereich führen wird.
Workflow von Wellstegformmaschine
Web Abwickeln → Guiding → Noten Nivellierung → Schlitz → Laser Scanning → Fütterung und
Ablängen → Forming Montage → Automatische Schweiß →
Flange Schneid → Noten Nivellierung → Sortieren und Fördern Graph Schnittleistung
Technische Parameter der Wellsteg automatische H-Träger Schweißen Linie
| Artikel | Parameter |
| Wellbahnbildungsmaschine | Geeignete Rohstoff | Streckgrenze (MPa) | ≤345 |
| Stahldicke (mm) | 2-6 (≤235Mpa): 2-4 (≤345Mpa) |
| Stahlbreite (mm) | 350-1500 |
| Profilmass | Wellenhöhe (mm) | 40 bis 50 |
| Entfernung von Wellen (mm) | (Über) 155 |
| Stahleinzugsmodus | Förder |
| Wellbahn-Ausgabemodus | Übertragungskette |
| Füttern Leistung (kW) | 30 |
| Gesamtgewicht (T) | (Über) 11 |
| Abmessungen (mm) 6235 × 1640 × 2500 |
| Wellsteg automatische H-Träger Schweißen Linie | Werkstückabmessung (mm) | Werkstücklänge | 4.000 bis 20.000 |
| Stegdicke | 2-6 |
| Steghöhe | 350-1500 |
| Flanschdicke | 10 bis 30 |
| Flanschbreite | 150-500 |
| Schweißmodus | Importierten Roboter zwei Positionsschweißen gleichzeitig |
| Schweißart | CO2-Schweißen | Well Scannen | Ganze Linie Laser-Scanning- |
| Schneidenform | Plasmaschneiden | Steuermodus | Automatische Steuerung |
| Scangeschwindigkeit (mm / s) | ≥600 | Schweißgeschwindigkeit (mm / min) | Max.830 |
| Gesamtleistung (kW) | 132 |
| Abmessungen (mm) | 24000 × 6500 × 3500 |
| Gesamtgewicht (T) | (Über) 41 |
| Gesamtleistung (kW) | 195 (außer Schneiden / Schneidlinie) |
| Gesamtgewicht (T) | 86 (Schneid / Schnittlinie) |
| Abmessungen (mm) | 67550 × 8500 × 3500 (außer Schneiden / Schneidlinie) |
