Einführung

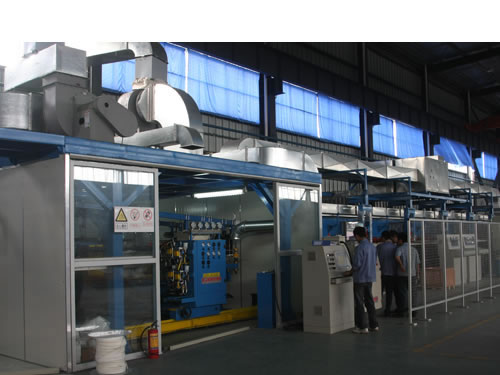

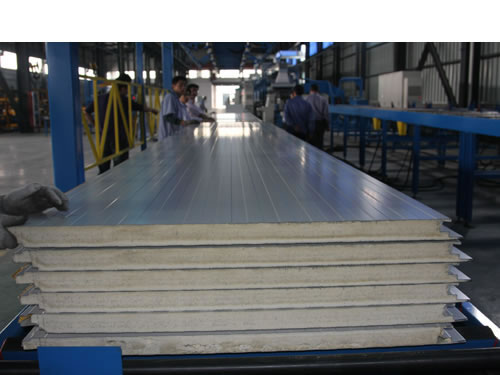

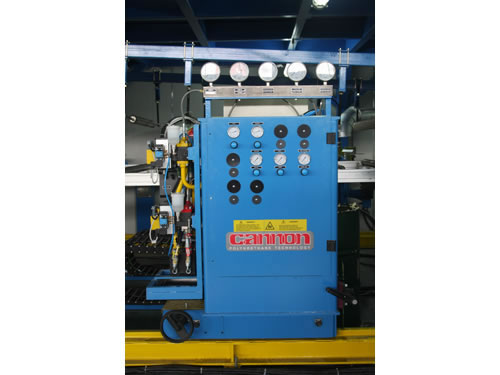

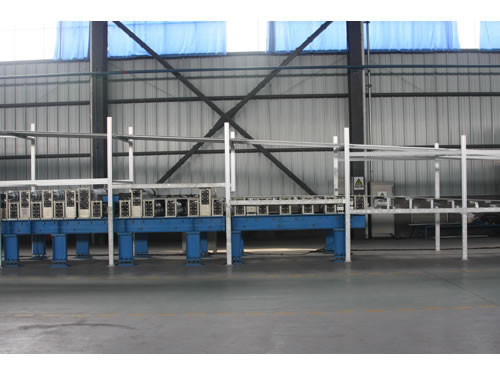

PU-Sandwich-Platte ist die beliebteste Material in Stahlkonstruktion Gebäude, wie Bürogebäude, Lager usw. JF100 PU-Sandwichplatte Profiliermaschine integriert mechanische, chemische, elektrische, hydraulische, pneumatische und Temperatursteuerungstechnologien. Diese Sandwichplatte Produktionslinie wurde im Jahr 2004 entwickelt und gewann eine Reihe von Technologie-Patente im Jahr 2005 RonTech als berühmte Marke von China Baustoffindustrie rangiert. Die PU-Sandwichplatte aus der Sandwichplatte Profiliermaschine gemacht mit Schaum vor Arbeits Ort hergestellt. Es ist eine besondere Einrichtung, die das Schaummaterial zwischen der oberen und unteren Blech injizieren können, werden dann in Doppelraupenband gesendet werden. Die Chemosynthese und Erstarren werden sowohl innerhalb des Doppelgleisketten beendet. Das Schneiden wird entsprechend der Länge, die vor dem Betrieb der Maschine festgelegt ist beendet. Diese Sandwichplatte Produktionslinie (Sandwichplatte Profiliermaschine) nimmt Non-Stop-Schneiden und das Schneidwerkzeug wird zusammen mit der Platte bewegt werden.
Arbeitsfluss

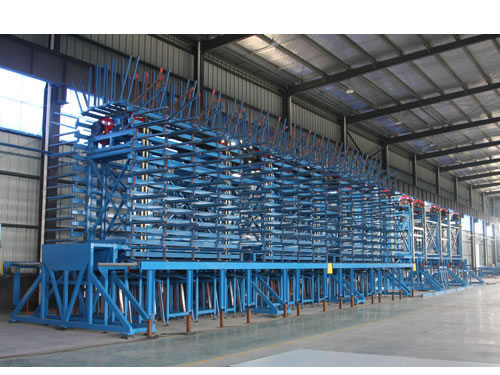

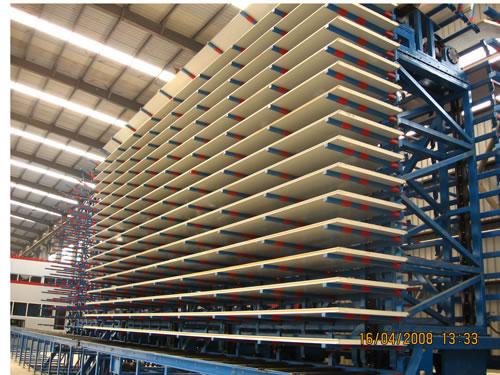

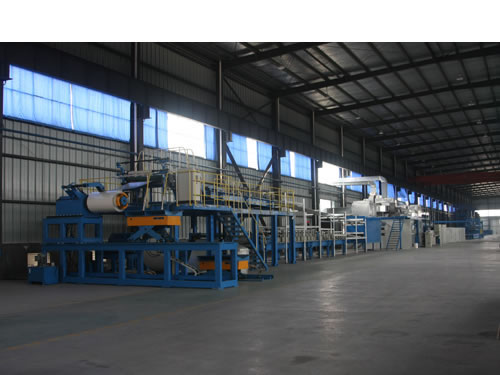

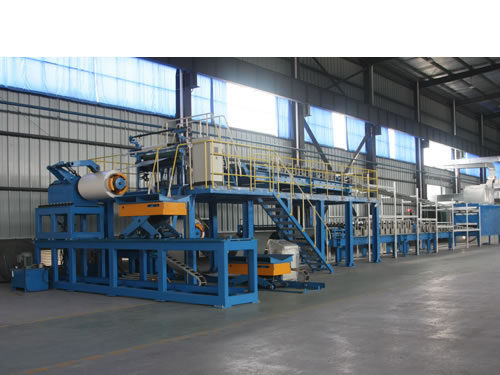

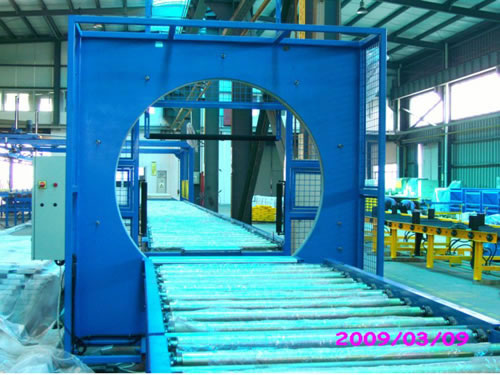

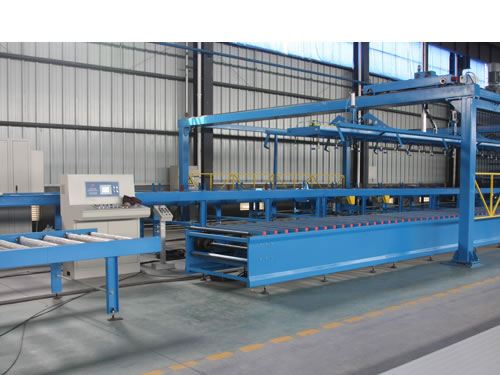

Der Arbeitsprozess besteht aus Abwickeln, Folienabdeckung, Schneiden, Profilwalzen, Vorwärmen, Schäumen, Erstarrung, Platte Schneiden, Stapeln, Übertragung und Verpackung.
Parameter der Sandwich Roll Forming Machine
Sandwichplatten Technische Daten |
Minute Schnittlänge | 3 m |
Max. Stapellänge | 15 m |
Schalttafelbreite | 1000 mm (je nach Anforderungsprofil) |
Plattendicke |
Dicke von Flat Panel | 40, 50, 60, 70, 80, 90, 100, 150 mm |
Dicke der Wellpappe Sandwich | 50, 60, 70, 80, 90, 100, 150 mm 50, 60, 70, 80, 90, 100, 150 mm |
Stahl SheetSpecifications |
Dicke | 0,4 mm bis 0,7 mm (Material muss eben, keine Riffelung und Verzerrung) |
Streckgrenze des Werkstoff | ≤ 235 MPa |
Max. Materialbreite | 1250 mm |
Max. Coilgewicht | 5 T |
Innendurchmesser der Spule | Φ508, Φ610 mm |
Schaummaterial | 141B Schaummittel |
PU Bildungsdichte | 40 bis 45 kg / m3 |
Technische Daten des Sandwichelementfertigungslinie |
Arbeitsgeschwindigkeit | 3 bis 7 m / min (einstellbar) |
Gesamtlänge | ca. 120 m |
Arbeitshöhe | 1200 mm (Höhe der Panel herauskommt) |
Druck zum Schäumen | 150 bis 200 bar |
Wirksame Länge des Doppelbandförderer | 21 m |
Control Mode | importierten SPS-System (Siemens oder Mitsubishi) |
Total Power | etwa 300 Kw |
Stromversorgung erforderlich | 380V / 3-Phasen / 50 Hz |
Steuerspannung | 24V / 110V / 220V |
Luftdruck | 0,7 MPa (zum Käufer zur Vorbereitung) |
RonTech Imp & amp; Exp Co., Ltd ist bei der Bereitstellung Sandwichplatte Rollformmaschinen in China spezialisiert. Zusätzlich zu dieser Sandwich-Platte Produktionslinie, bietet unser Unternehmen auch Hochfrequenz-geschweißten Rohr Mühle, Sandwich-Platte Linie, Stahlspule Längsteilanlage, auf Länge Linie, Metallbearbeitungsmaschinen, geschnitten Strahlanlage, Metallschraubenblatt, etc. Unsere Firma hat eine professionelle technische Mannschaft, haben einige, die mehr als 15 Jahre Berufserfahrung. Unsere Sandwichplatte Walzprofilieren Maschinen auf Russisch, Brasilien, Indien, Südafrika, Deutschland, USA, Mexiko, Saudi-Arabien exportiert worden, und so weiter. Wir sind sehr erfreut, OEM-Produktion von Sandwichplatte Produktionslinien liefern.
