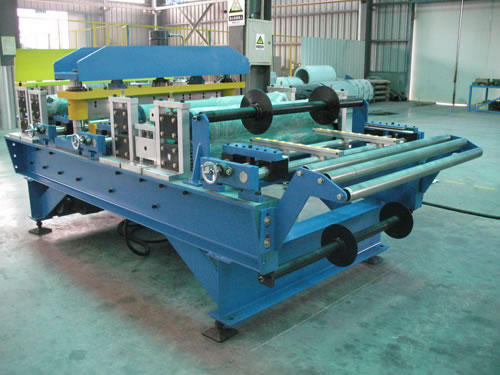

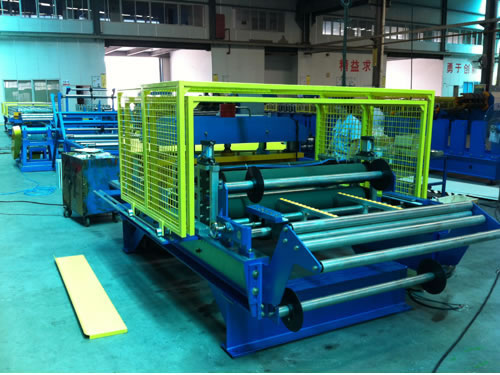

Einfache Querteilanlage

Beschreibung
Die einfache Querteilanlage ist speziell für niedrige Kapazität, sondern wirtschaftliche Investition konzipiert. Es wird von gewöhnlichen Querschneidemaschinen entwickelt, behält aber ihre Funktionen und vereinfacht die Struktur, um Kosten zu senken. Diese Zeile wird auch als einfache cut-to-length-Produktionslinie bekannt. Es wird normalerweise für kleine Schneid Bedarf eingesetzt. Kunden verwenden häufig diese einfache Querteilanlage zu Spule für den Eigenbedarf und nicht für externe Verarbeitung Service geschlitzt.

Arbeitsprozess Einfache Cut-to-Length-Fließband
Decoiler → Fütterung und Führungsvorrichtung → abgelängt → Längsteil → Auflagetisch

Technische Parameter der einfachen Querteilanlage
ArtikelParameter Bemerkung
Material RohmaterialFarbblatt und verzinktem Blech
Streckgrenze (MPa)230-300
Dicke (mm)0,3 mm bis 1,0 mm
Schnittbreite (mm)80mm bis 1250 mm
Arbeitsgeschwindigkeit (m / min)etwa 15 m / min
Schneidklinge6 Stück1pc als Ersatzteil
Hauptmotorleistung (KW)2.2vom abschließenden Entwurf abhängen
Hydraulikmotorleistung (KW)5.5vom abschließenden Entwurf abhängen
Total Power7.7vom abschließenden Entwurf abhängen
Abmessungen (L × B × H) (m)12 × 3 × 2vom abschließenden Entwurf abhängen

Strukturkomponenten von Simple Cut-to-Length-Fließband
Name BeschreibungAnz Technische Details
DecoilerPassive Decoiler 1 SatzArm-Typ, hydraulische expandierenden, passive Abwickeln
Main
Main

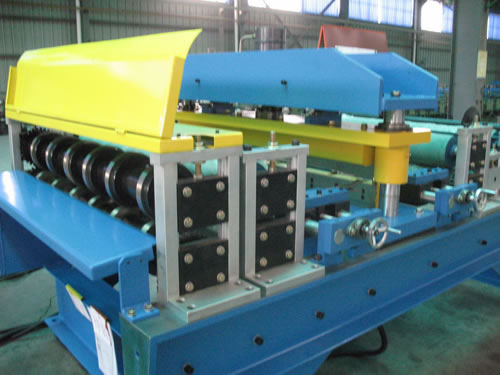

Fütterungsanleitung Geräte 1 Satz1. Rollen innere Stützstruktur Typ: Spalte
1. Rollen innere Stützstruktur Typ: Spalte
2. Motor fahren, die Vor / Zurück-Rollen durch Ketten, Teil der oberen / unteren Rollen angetrieben durch Getriebe angetrieben
3. Schneiden Klingenmaterial Cr12 abgeschreckt Behandlung
4. Schneidklingenmaterial Cr12 abgeschreckt Behandlung
Film-System 1 Satz
Rollenbahn 1 Satz
Schneideinrichtung 1 Satz
Schneidevorrichtung 1 Satz
AuflagetischAuflagetisch 1 SatzUnterstützen Sie fertigen Produkte. Länge 4 m betragen.
Hydrauliksystem 1 SatzHauptmaschine und Haspel verwendet innen gebracht und getrennt Hydraulik-Station.

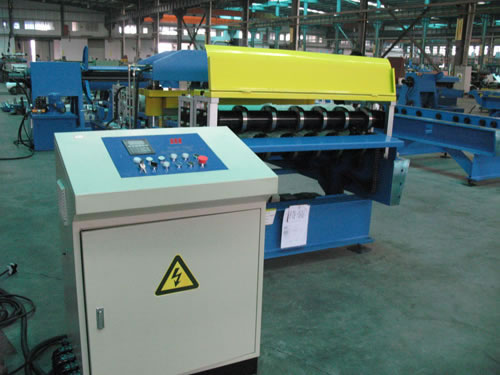

Elektrische Anlage 1 Satz1. PLC Control, automatische Schneide Encoder in der Länge
1. PLC Control, automatische Schneide Encoder in der Länge
2. Betriebsmodus: Touchscreen und Button

RonTech Imp & amp; Exp Co., Ltd ist ein spezialisierter Hersteller von einfachen Querteilanlagen in China. Zusätzlich zu diesem cut-to-length-Produktionslinie oder Querschneidemaschine, bieten wir auch Kaltwalzmaschinen, Sandwichplatte Linie, Stahlspule Längsteilanlage, Metallbearbeitungsmaschinen, Strahlanlage, Metallschraubenblatt, etc. Wir haben ein professionelle technische Team von erstklassigen reiche Erfahrung und gut ausgebildete Techniker. Die einfache Querteilanlage von uns entwickelt und konzipiert erfüllt die internationale Norm. Unsere cut-to-length-Produktionslinien verwendet wurden und häufig von Kunden aus mehr als 30 Ländern und Gebieten gelobt. Wir sind sehr erfreut, OEM-Produktion von Querschneidemaschinen bieten.
